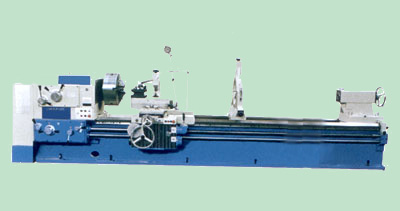

Марка: CWA6185

CWA6185

Характеристики:


Параметр
Ед. измерения
Значение
Мах диаметр обрабатываемой детали над станиной мм 850
Мах диаметр обрабатываемой детали над выемкой мм 1150
Мах диаметр обрабатываемой детали над суппортом мм 520
РМЦ мм 1500, 3000, 5000, 8000-16000
Мах вес заготовки кг 4000
Ширина станины мм 600
Передний конец шпинделя ISO A2-11
Диаметр отверстия в шпинделе мм 100
Конус отверстия в шпинделе   Metric №120
Скорость вращения шпинделя об/мин 5~630
Мощность двигателя кВт АС 15
Мощность двигателя быстрых перемещений кВт 1,1
Наибольшее сечение резца мм 32*32
Угол поворота резцедержателя град. +/-90
Поперечное перемещение резцедержателя мм 250
Продольное перемещение резцедержателя мм 250
Перемещения каретки суппорта мм 600
Скорость быстрых продольных перемещений резцедержателя мм/мин 900
Скорость быстрых поперечных перемещений мм/мин 1800
Скорость быстрых продольных перемещений мм/мин 3640
Диапазон метрической резьбы мм/кол-во 1-120/56
Диапазон дюймовой резьбы мм/кол-во 30-1/4/56
Диапазон модульной резьбы мм/кол-во 0.5-60/56
Диапазон диаметральной резьбы мм/кол-во 60-0.5/56
Диапазон продольных подач резцедержателя мм/об./кол-во 0.08-9.6/64
Диапазон продольных подач мм/об./кол-во 0.04-4.8/64
Диапазон поперечных подач мм/об./кол-во 0.02-2.4/64
Диаметр пиноли задней бабки мм 120
Конус отверстия пиноли задней бабки   Morse №6
Ход пинолии мм 250
Габариты: (3м)
Длина
Ширина
Высота
мм 5150
1500
1500
Вес кг 5300
Дополнительный вес на каждый 1 м д. д. с. кг 1000
